一、设计原理

非固化设计原理图

非固化复合防水层能很好地封闭基层的毛细孔洞和微细裂缝， 使基层具有一定的防水能力，当基层开裂拉伸防水层时， 由蠕变性防水材料形成的构造层次吸收了来自基层的应力，使应力不会传递给防水层，提高了防水层的可靠性并延长了防水层寿命。

（1）希望防水层永久粘附于混凝土基层上，不窜水、不脱落。

（2）防水层在使用过程中，老化、损伤破坏是难免的，其形态可以表是面粉化、也可以龟裂，但是就是不允许产生成片的块状剥落。那么局部的破坏、损伤影响就会被限制在很少的范围内。

（3）防水层成膜后呈弹塑性，成膜的抗拉强度要低于材料与混凝土的粘结强度，成膜与混凝土的粘结强度还要低于混凝土的抗拉强度（潮湿状态下）。

二、施工工艺流程

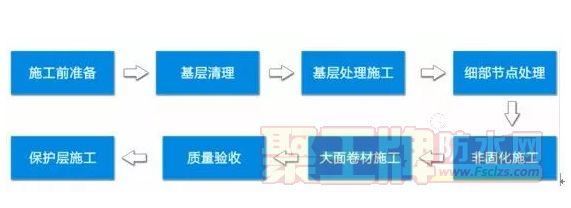

施工工艺流程图

1、施工前期准备

 施工工具准备

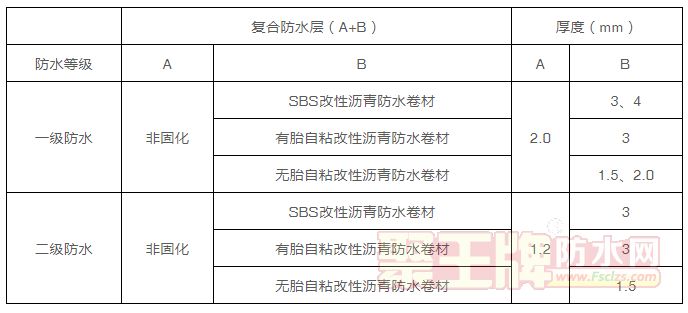

施工材料准备：非固化复合防水层材料选用一览表

基层要求：坚实、平整、干净、基本干燥，无明水

2、基层处理

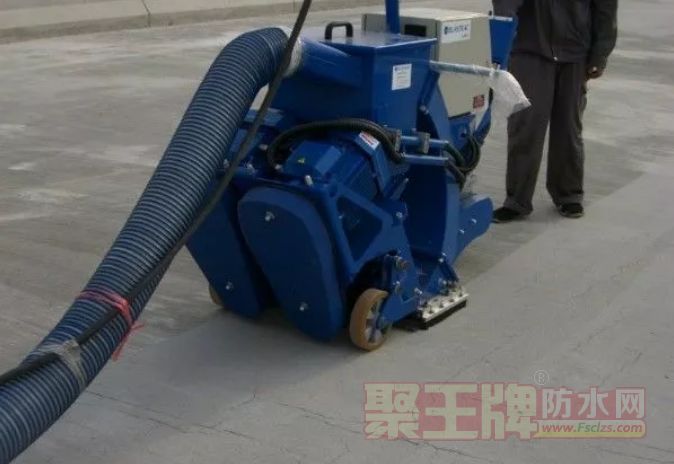

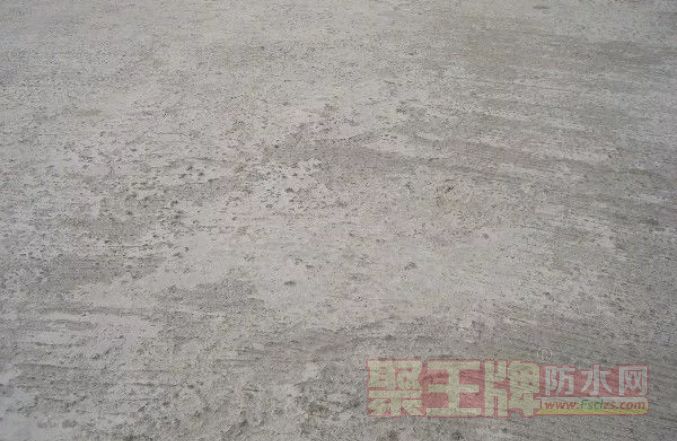

抛丸施工（视基层情况）当基层起砂、脱皮、浮浆、蜂窝、麻面较多，基层应抛丸处理。

基层处理剂施工

基层处理剂优选选用金拇指非固化复合防水系统配套基层处理剂，以提高复合防水层与基层的粘结性能，并有封闭砂浆基层的毛细孔，阻隔水蒸气渗透作用，参考用量约0.3kg/㎡。

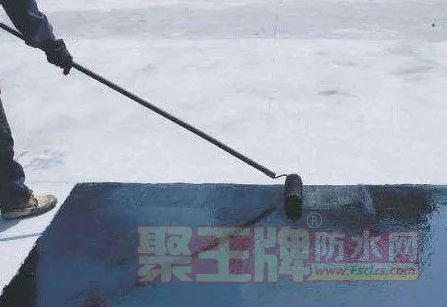

基层处理剂辊涂施工图

（1）辊涂：先用辊筒以“之”字型涂刷，然后以垂直方向依次辊涂完善至不露底。

（2）喷涂：喷涂顺序为先难后易、先上后下，宜连续作业，多遍成膜、纵横交叉喷涂。

细部节点处理

在非固化大面施工之前，应先按相关规范和设计要求在细部节点部位附加防水处理，附加防水层应优先选用500mm宽附专用配套材料。 细部节点附加层卷材粘贴完成并经检查质量合格后，即可进行大面卷材的试铺。大面卷材试铺前应在基层上弹基准线，确定卷材搭接位置，以控制卷材铺贴的方向和顺直美观。

2、非固化涂料刮涂（喷涂）施工

涂料加热脱桶

（1）施工用料依据：无论是机械喷涂还是人工刮涂，始终按照非固化材料用量：k/㎡（K材料用量系数取值按照产品说明要求），作为材料用量标准。

计划材料用量（Q）=材料用量系数（k）X 计划要求施工面积；

（2）电热脱桶器加热：应根据现场施工用电要求，非固化加热设备型号，连接加热设备。非固化加热温度一般控制在140-160℃之间；

（3）非固化加热完成后，10分钟内应使用完；

（4）如采用机械喷涂，应在大面喷涂前进行机械调试及试喷；

非固化施工

（1）非固化一遍成活；

（2）采用刮板（喷枪）均匀涂刷，不得有漏涂、堆积等缺陷；

（3）涂刷厚度1.2-2.0mm，材料用量每毫米不少于1.2kg/㎡；

（4）涂膜可进行下一道工序同步施工；

（5）如采用机械喷涂，应在大面喷涂前进行机械调试及试喷；

铺贴卷材

（1）施工人员站于卷材铺贴方向后方，将试铺好的卷材对准长、短方向搭接缝，向前滚展卷材，要求铺贴顺直、平整、无折皱；

（2）卷材搭接宽度应满足规范要求，自粘卷材搭接部位采用冷粘形式，并用压辊滚压；热熔型改性沥青防水卷材搭接部位采用热熔搭接，用专用喷枪烘烤上层卷材的底面和下层卷材的上表面，并随即用手持轧辊由内向外滚压，溢出的改性沥青胶结料宽度不少于5mm，并宜均匀顺直。矿物颗粒覆面的卷材搭接时必须清理干净搭接区域内的颗粒料。

复合防水层收头处理

卷材末端收头应采取机械固定，且收头部位均应用密封材料进行封闭，密封宽度不小于10mm。天沟、檐沟、无组织排水檐口、伸出屋面管道以及女儿墙为混凝土墙体时的防水，卷材的末端收头均应采用金属压条钉压并用密封材料封严，墙体为砖墙时，卷材收头可直结铺压在女儿墙压顶下，压顶应作防水处理。

保护层施工

防水层完成并经检验合格后，应立即进行保护层的施工，对不能及时作保护层施工时，也应采取临时保护措施。
