当基层变形和开裂时，在蠕变性作用下，非固化防水涂料能很好地封闭基层的毛细孔和裂缝，不仅自身不会断裂，而且应力不会传递到复合防水层，能保护复合防水层不因基层开裂而断裂，解决了防水层的窜水难题，使防水可靠性得到大幅度提高；在粘结性、压敏性和自愈性的作用下，非固化防水涂料还会自行封堵裂缝，确保不会出现渗漏。

非固化防水涂料施工方便、安全、简单、环保、无污染，可采用刮涂、喷涂或注浆等方式施工，在环境温度-20～40 ℃范围内均可施工。

非固化防水涂料适用于新建或翻建的建筑屋面、厕浴间、地下室外墙、市政工程、地铁隧道及堤坝、水池、道路桥梁等的防水和注浆堵漏工程，特别适用于大变形的防水部位或防水等级要求高的工程。

当非固化防水涂料用于沉管隧道的堵漏时，可适应沉管隧道渗漏裂缝变动量大的特性，采用低压注浆的方式注入沉管隧道的迎水面，在切断渗漏源头的同时消除窜水，而且不会形成二次渗漏，解决了沉管隧道的养护难题。

△遂宁观音湖隧道应用2mm非固化涂料+40mm挤塑板施工

当非固化防水涂料用于彩钢屋面细部节点的防水维修时，可与防水卷材复合使用，其突出的蠕变性能可有效杜绝防水层因结构变形而产生的脱落、空鼓、断裂现象，为彩钢屋面提供了一种全新的维修思路。

非固化防水涂料的黏度大小与其施工和易性密切相关，一旦涂料的黏度过大，则施工难以进行，因此，合理选择施工黏度是非常必要的，那究竟怎样才能保证*佳黏度呢？

黏度是表征沥青材料黏滞性的一种性能参数，反映沥青在发生流动时其内部分子间摩擦阻力的大小。通过绘制黏温曲线，可确定沥青涂料在哪个温度范围施工可得到*佳的施工性能和防水效果。

为了考察温度对非固化防水涂料黏度的影响，选用了21#转子，置信区间为30%～70%，在110～180 ℃的温度范围内进行黏度测试，测试结果见下图。

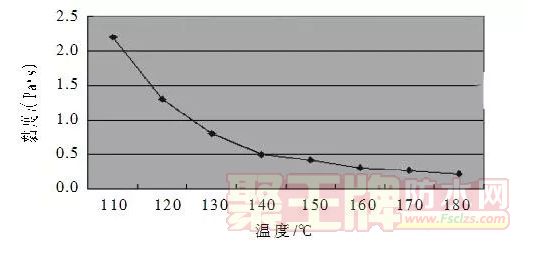

△非固化防水涂料的黏温曲线

结论总结：在110～140 ℃之间，非固化防水涂料黏温曲线的下降趋势比较陡峭，证明在该温度范围内，黏度对温度的变化非常敏感；从140 ℃开始，黏温曲线趋于平缓，证明黏度在达到一定数值后，对温度的敏感性下降。

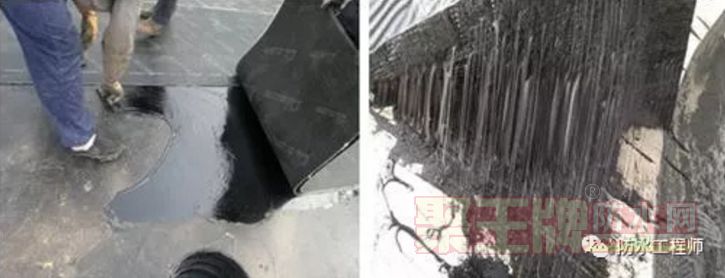

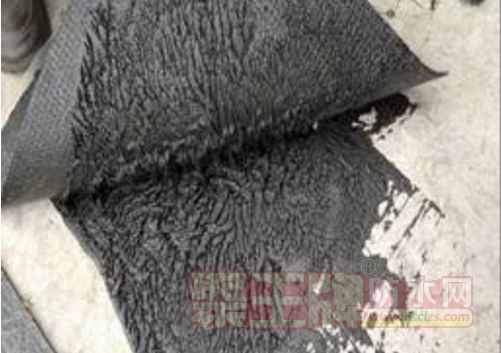

△施工温度＞140 ℃时刮涂（左）、涂料与卷材的粘结（右）

非固化防水涂料的应用案例

→北京孙河某商业楼盘地基防水

2013年7月，北京孙河某商业楼盘的地基工程，选用了非固化防水涂料+改性沥青防水卷材的复合防水体系，防水效果良好。选择的施工温度为150 ℃，非固化防水涂料的施工和易性大大增强，使涂料的施工及与卷材的复合变得更加牢固，脱桶器的脱桶时间大大缩短，桶底的剩余料较少。

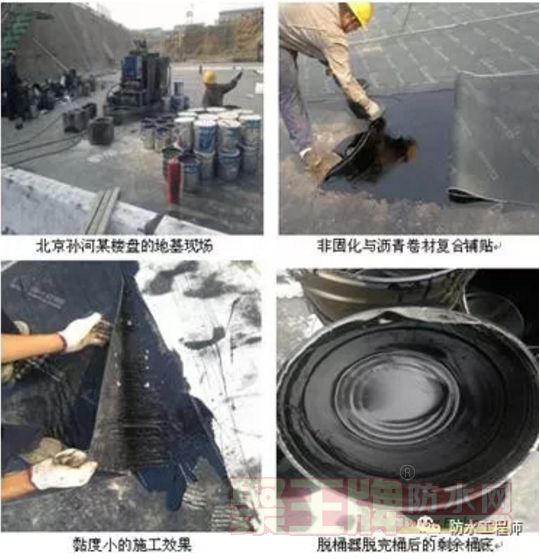

△非固化防水涂料在北京某楼盘的应用

→辽宁锦州某220m3的蓄水池工程防水处理

2014年6月，辽宁锦州某蓄水池的防水处理，也选用了非固化防水涂料作为防水材料，施工温度为150 ℃，达到了防水、防漏、环保的效果。

△非固化防水涂料在锦州某蓄水池的应用

结论与建议

以北京东方雨虹的非固化防水涂料为研究对象，以黏度进行表征，通过绘制黏温曲线来分析非固化防水涂料黏度与施工和易性之间的关系，寻找*佳的施工温度。结果表明：

1）非固化防水涂料的黏度受温度的影响较大，当温度低于140 ℃时，非固化防水涂料的黏度对温度的依赖较大；当温度高于140 ℃时，非固化防水涂料的黏度对温度的依赖逐渐减小。

2）根据黏温曲线的数据结果和趋势，140 ℃是非固化防水涂料黏度变化的一个临界点，此时黏度在0.5 Pa•s左右。在实际施工过程中，为了增加施工的和易性和保证工程进度，建议非固化防水涂料的施工温度应在140 ℃以上。

在实际的防水施工过程中，黏度对非固化防水涂料施工性能的影响，要以具体施工时的用途、工法、是否与卷材复合等因素综合进行考虑。另外，由于非固化防水涂料自身优异的防水性能，其工程应用范围越来越广泛，在怎样的施工条件下达到*好的施工效果逐渐成为关注的焦点。

本研究受条件限制，仅以北京东方雨虹的非固化防水涂料作为研究对象进行了一系列的试验探索，研究结果对其他厂家的非固化防水涂料产品是否具有普遍适用性，还需要结合不同种类的非固化防水涂料产品和不同施工条件的工程项目进行综合考量。
