地下防水工程的建设在设计阶段会根据建筑的使用要求以及当地水文地质条件等确定相对应的防水等级。根据《地下工程防水技术规范》GB 50108-2008可知，地下工程的防水可划分为两部分，一是结构主体防水，二是细部结构的防水，特别是施工缝、后浇带、变形缝、诱导缝的防水。如果主体结构仅依靠单一的结构自防水，那么施工缝、变形缝等细部节点出现渗漏几乎是无法避免。

细究其原因，首先混凝土结构自防水属于典型的刚性防水技术原理，是永*型防水材料。但通过大量出现渗漏的工程实践证明由于施工条件、工人的施工素质、技术条件及施工质量的影响，均会使混凝土本身无法达到理想中的密实程度。当建筑物出现因不均匀沉降、混凝土收缩、温度变化等引起的细微裂缝时，伴随结构整体性的丧失便即刻失去其自防水效果。

而地下工程埋置的结构长期受到外界承压水的侵蚀，本来就易对建筑物的使用功能、安全性、耐久性均造成不同程度的影响。掺外加剂是提高防水混凝土密实性的手段之一，但并不能完全阻止上述裂缝的产生。所以主体结构外再专门施工防水层是非常有必要的。

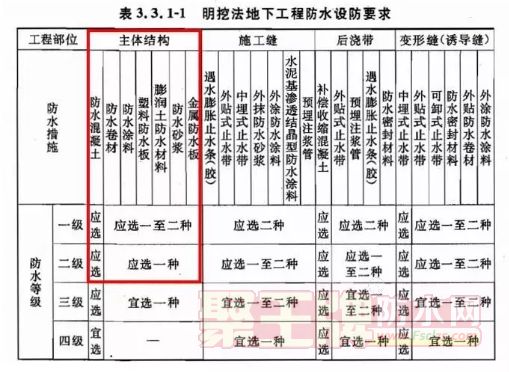

因此《地下工程防水技术规范》GB 50108-2008规范规定对于结构主体采用防水混凝土结构自防水，当工程的防水等级为一级时，应再增设两道其他防水层，当工程的防水等级为二级时，应再增设一道其他防水层。

刚性防水材料和结构材料融合在一起形成建筑结构，一旦结构发生变形，刚性防水层将随着结构开裂而开裂，从而失去防水作用。而在设计中地下混凝土结构（二a、二b的环境类别）的裂缝宽度都是以0.2mm进行设计的。但在实际工程中由于掺入外加剂、水泥规格品种等不同、混凝土振捣不密实、后期养护条件不到位等因素的影响对建筑结构后期强度及密实性（裂缝宽度）会产生不利影响。对于大体积混凝土而言，由于混凝土内外温差，极有可能产生温度应力使混凝土开裂。因此在实际工程中地下混凝土结构小于0.2mm的裂缝是理想中的，其裂缝宽度会远远超过0.2mm。

即便由于结构板厚度大，短时间内不会出现渗漏水，但在地下水的压力下混凝土结构长期处于水侵蚀环境中，结构受到水的侵蚀加速混凝土碳化、钢筋锈蚀、混凝土保护层开裂，导致结构承载力降低，严重影响结构安全。随着时间的推移，地下水会不断对结构产生破坏，*后使结构层出现渗漏进而影响建筑物的正常使用性、耐久性及安全性。

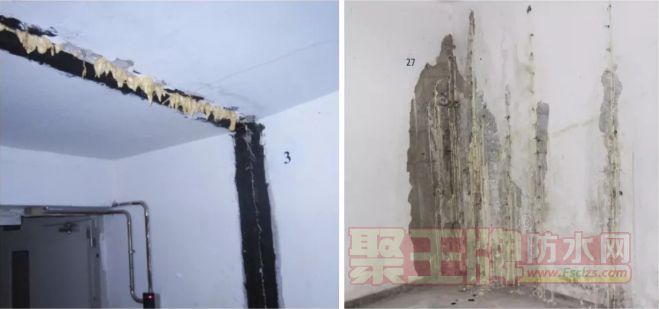

▼北京某住宅小区项目仅做纯刚性防水渗漏的严重后果（反复修补、堵漏）▼
